ワンメイク・3D トリプルツリー… 続報!!

time 2015.06.20 view 2422 Views
Posted by in Harley Custom, One-Make

triple 002


ローテクと云う名のハイテク…

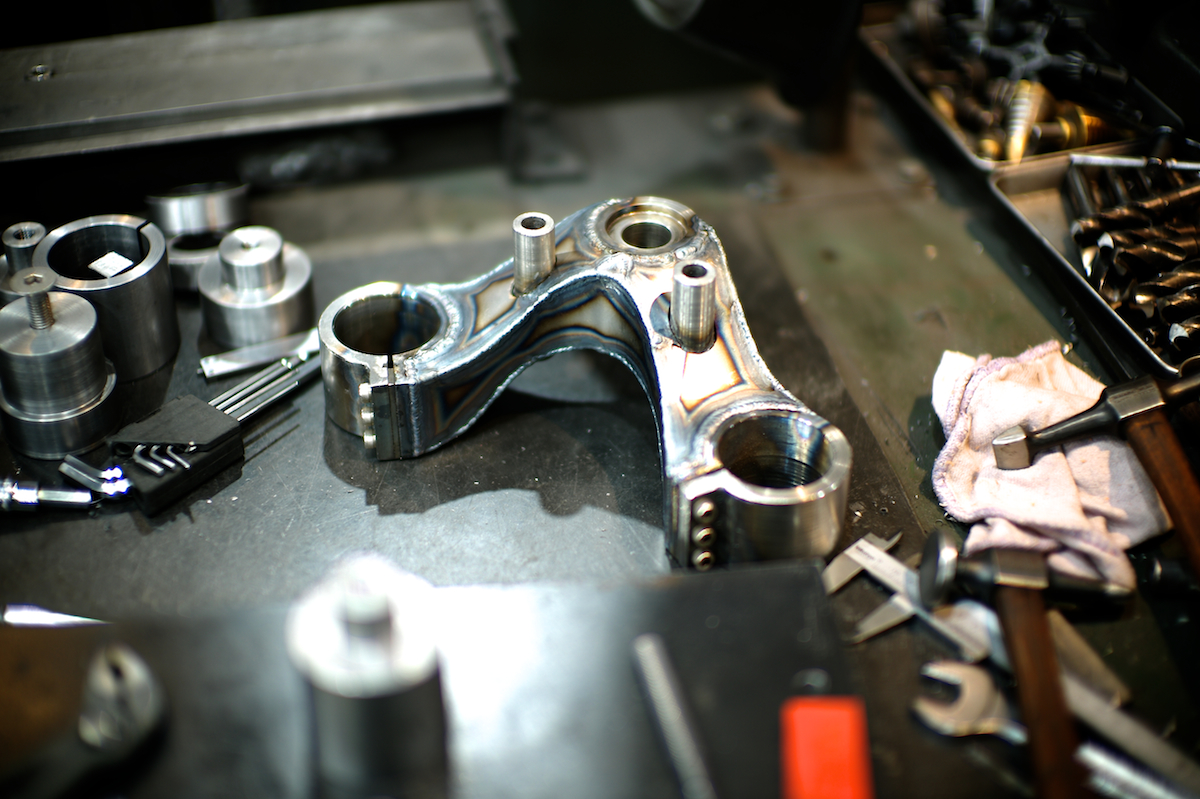

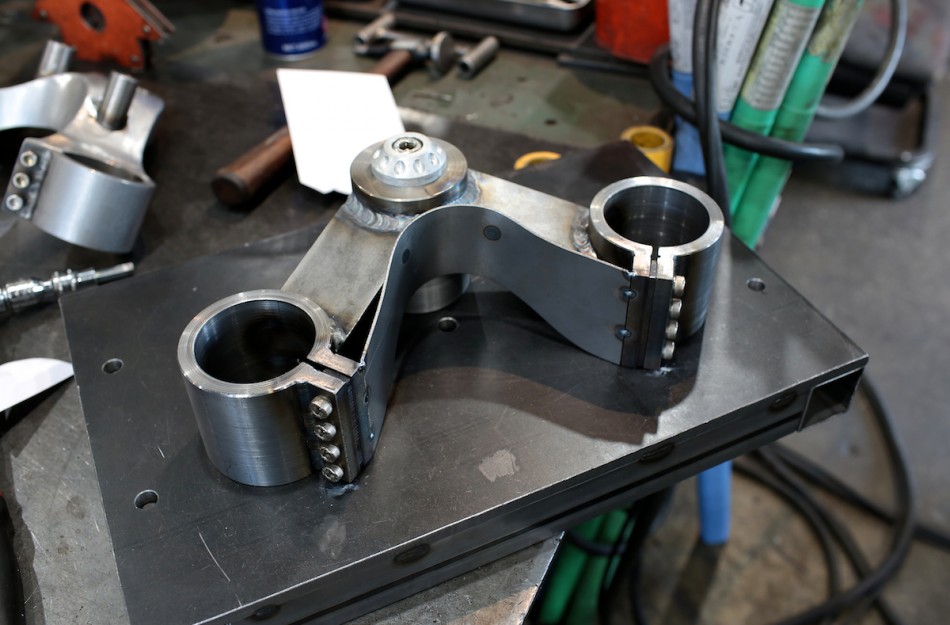

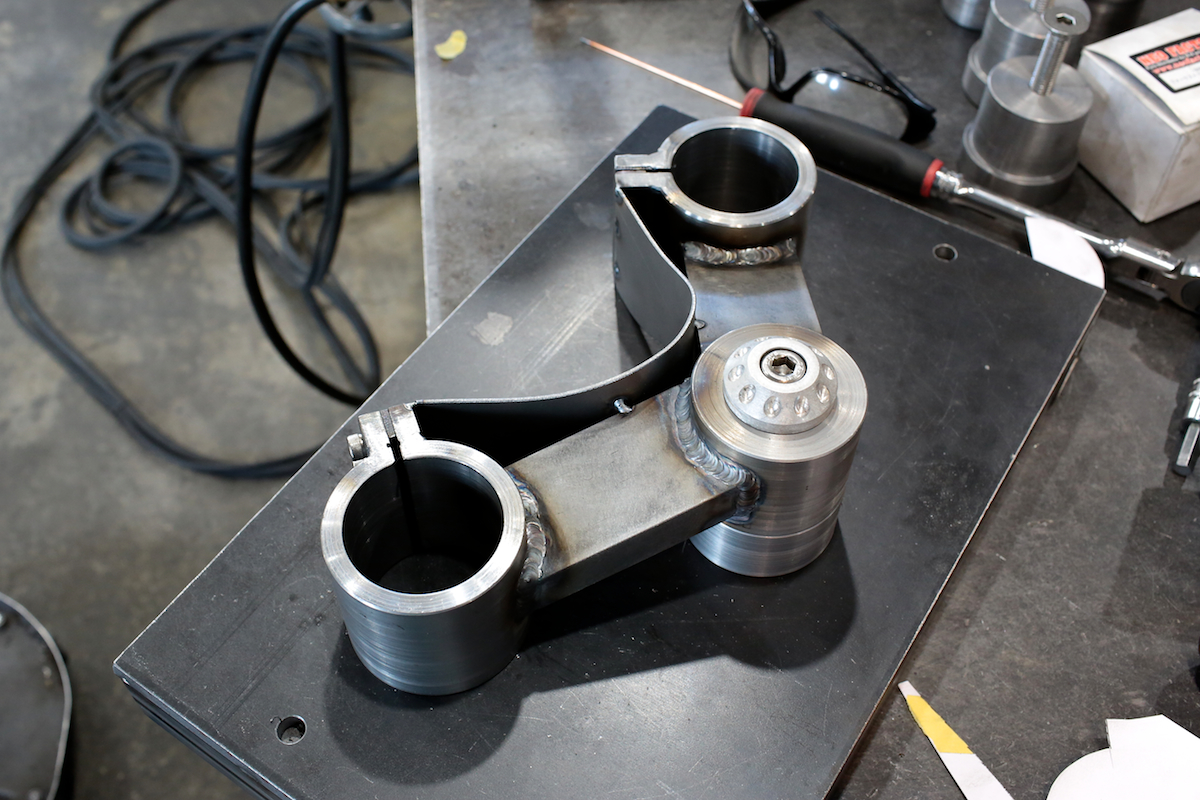

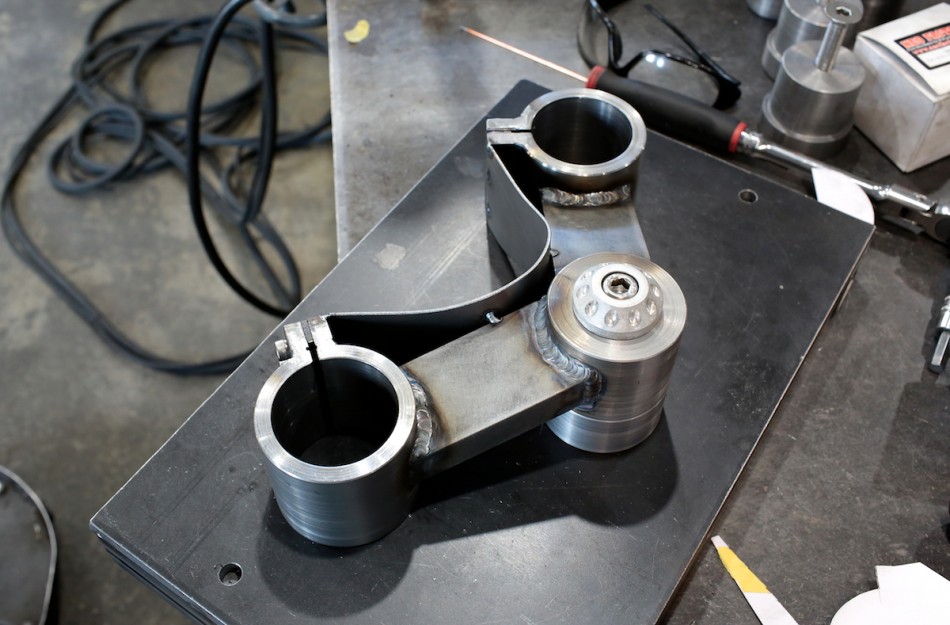

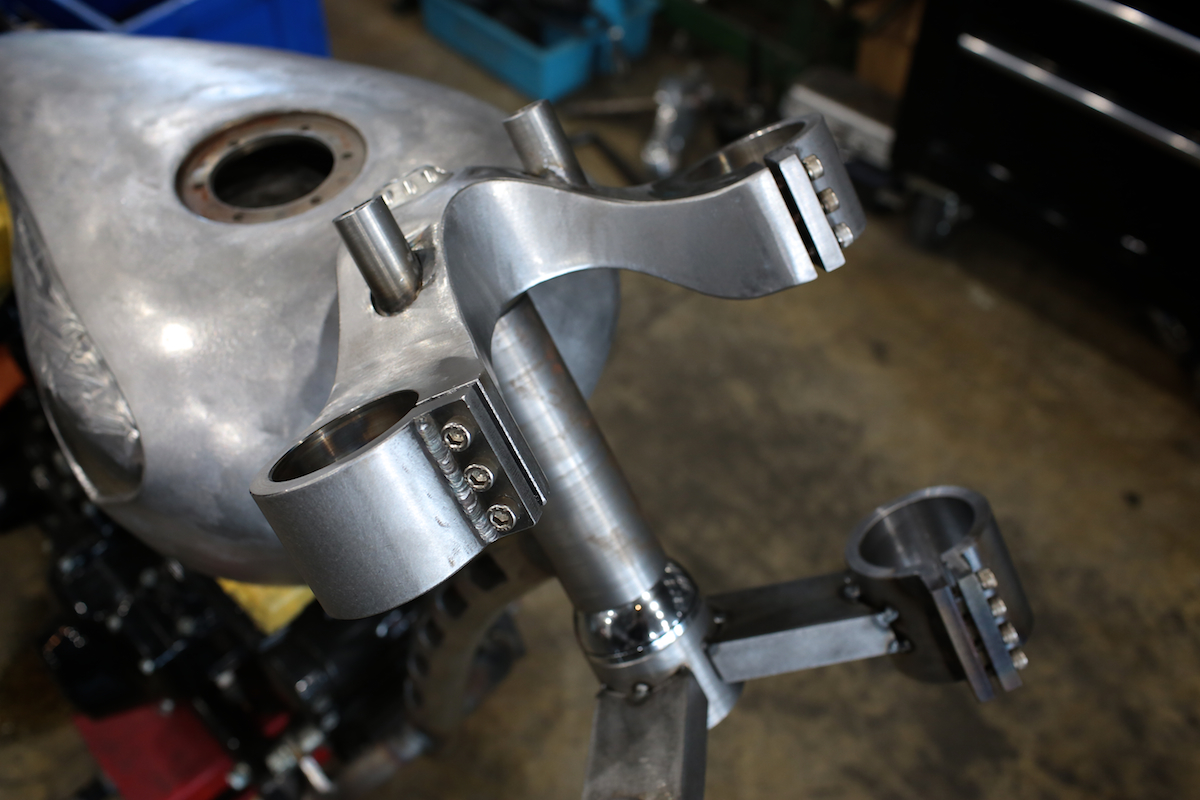

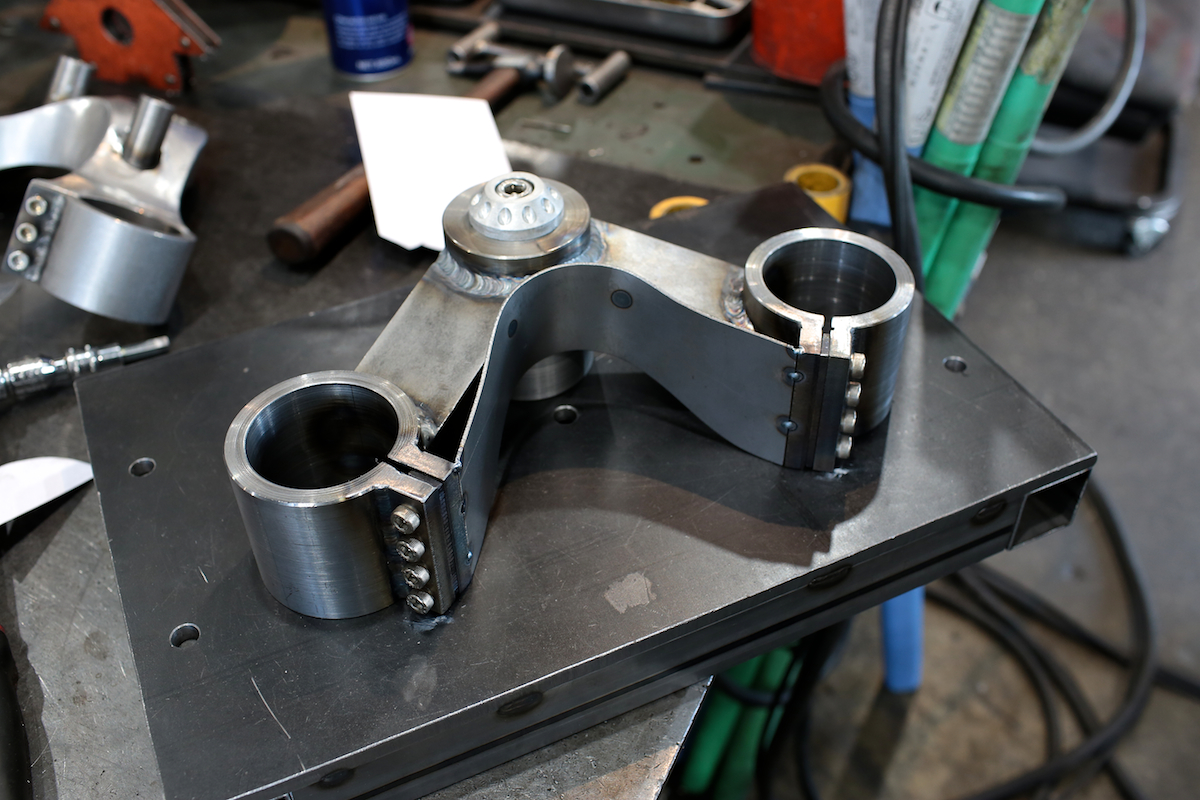

100%手造りによります、3Dデザインのトリプルツリーを只今製作中でありまして… 現在、トップ側の製作が完了した所です。このトリプルツリーの製作に当たりましては、まずは全てのパーツを完全に固定し、溶接作業により発生する金属の歪みやねじれ等を完全に押さえ込み、設計上寸分の違いも生じさせない為に必要となる専用の治具の製作からスタート致しております。この治具を造るだけでも約3日の製作期間を要する訳でありまして…

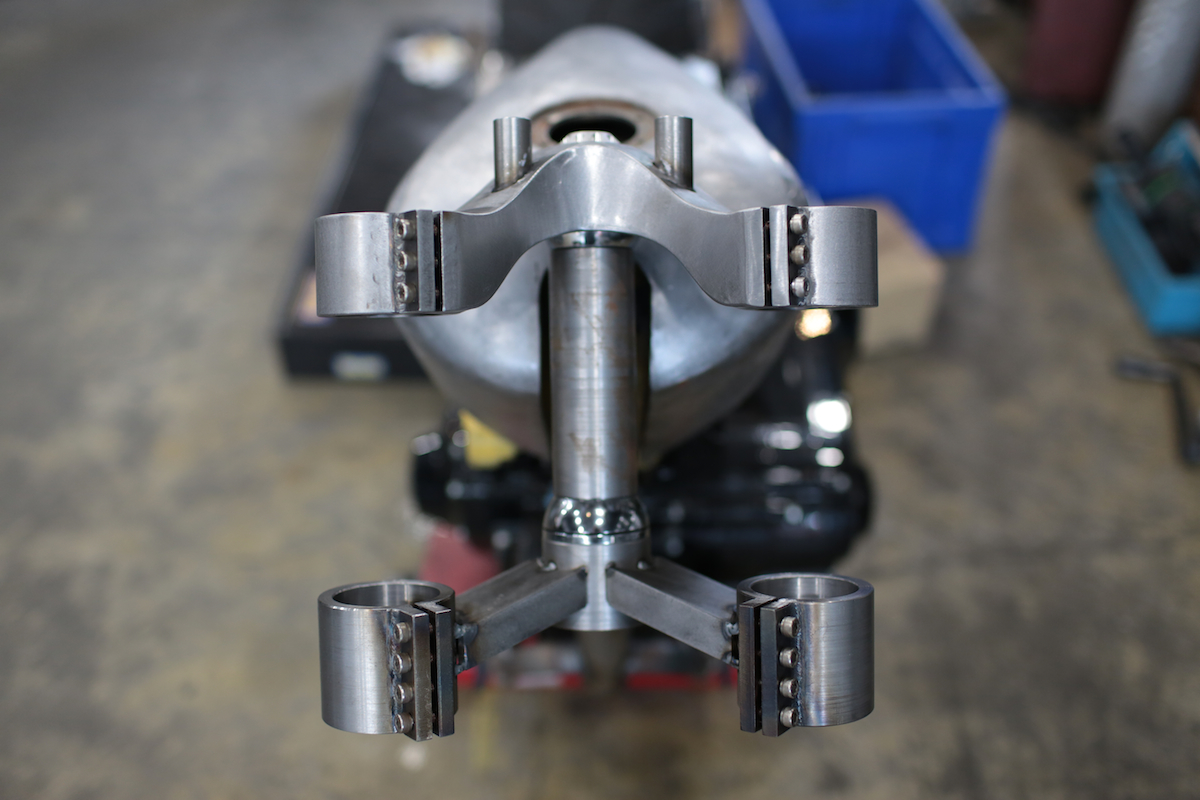

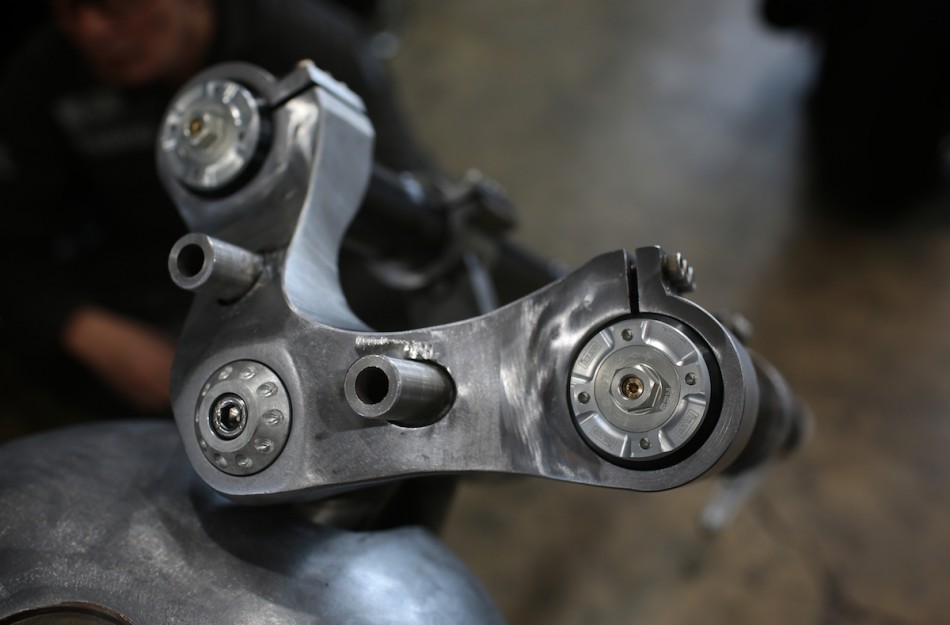

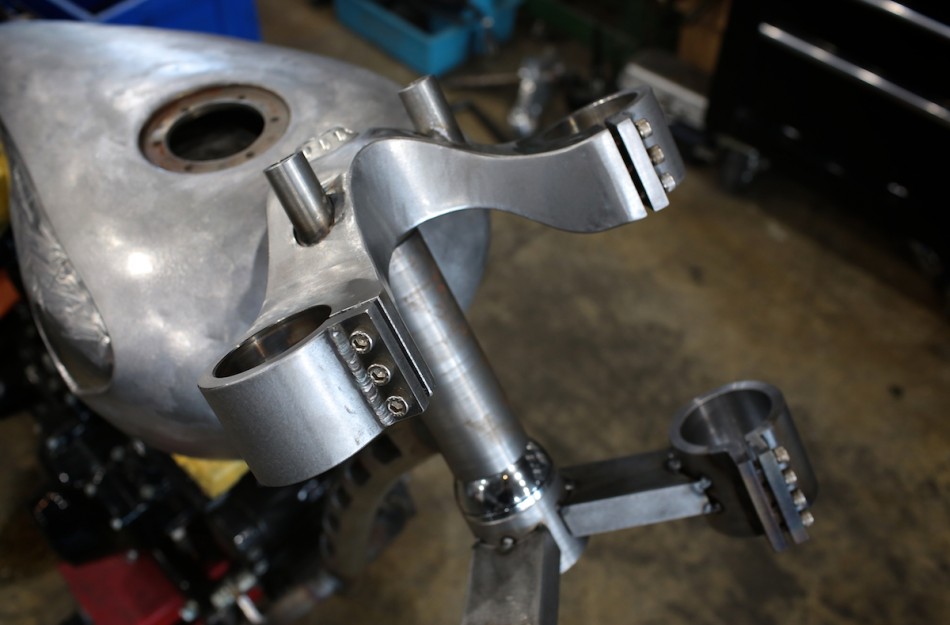

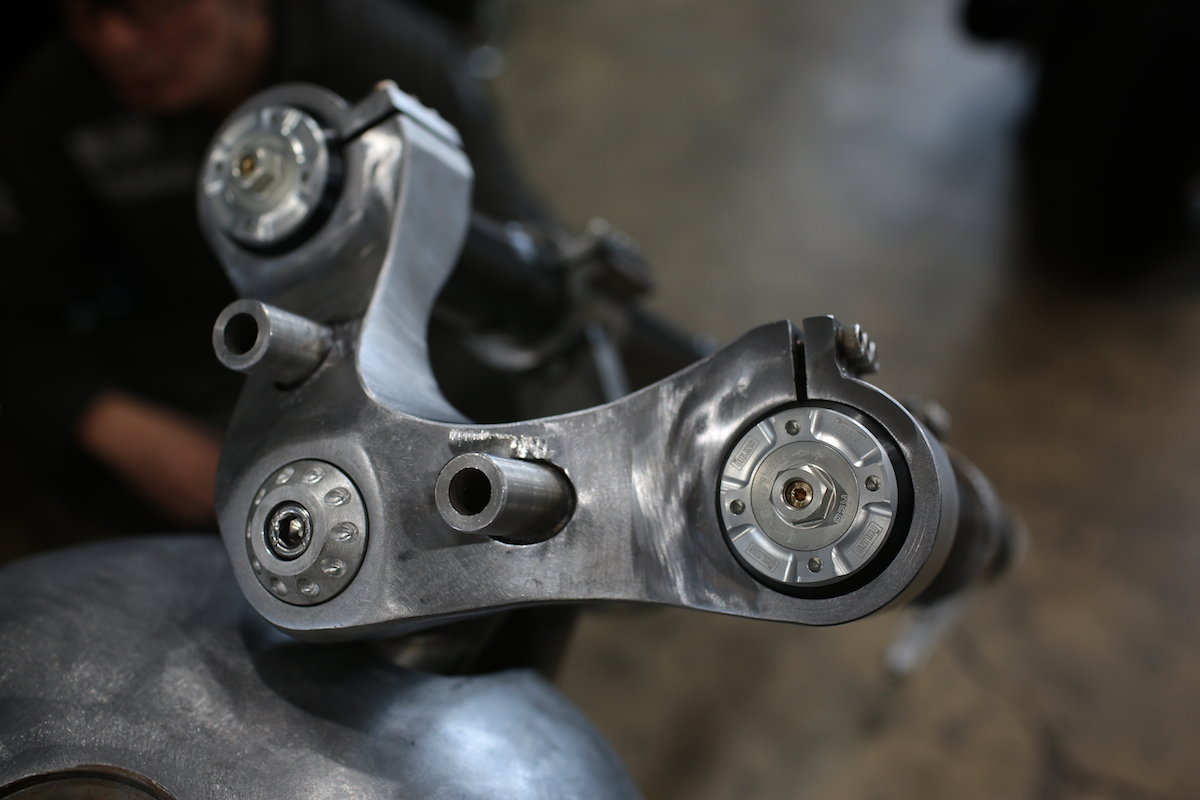

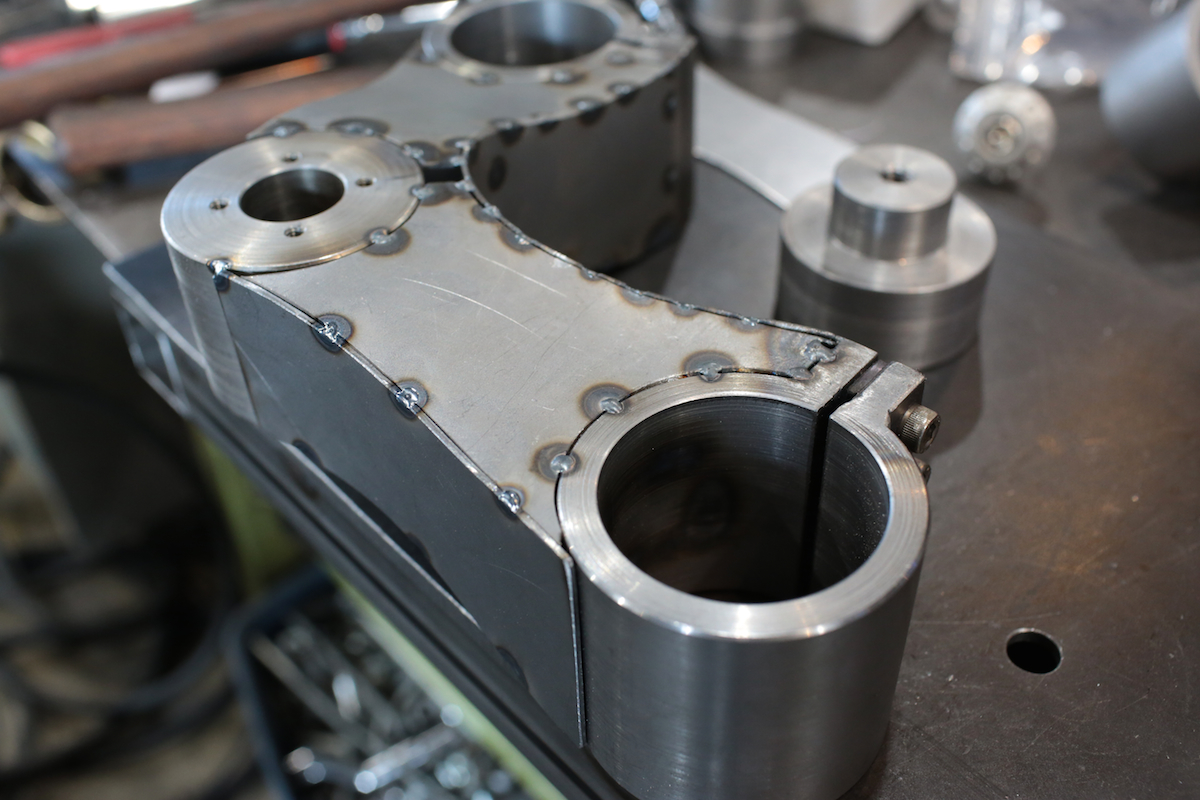

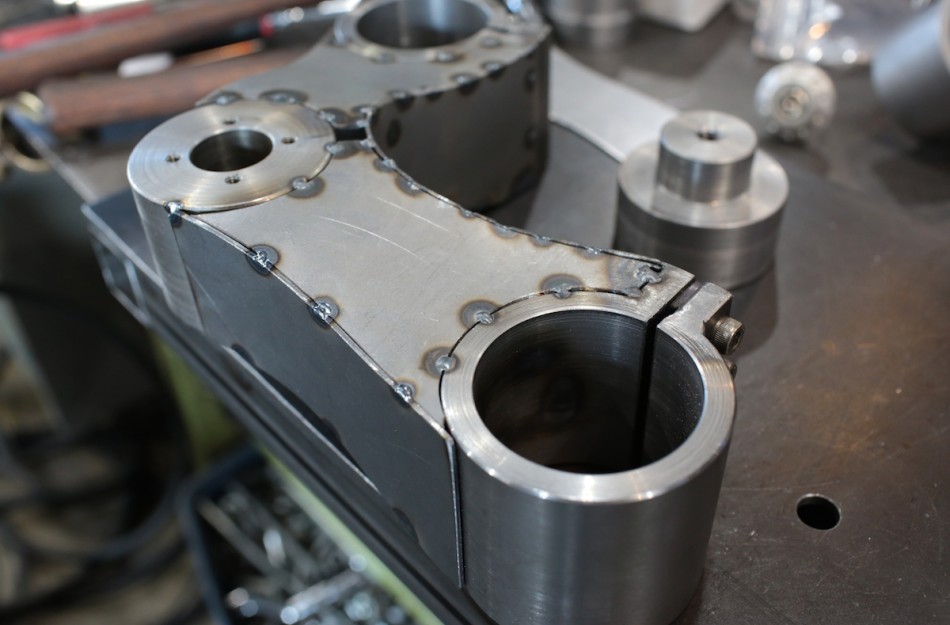

トリプルツリーの骨格を成す部分には、厚さ25mmの鋼材を使用。更には全体的なデザインに沿いまして、四方を厚さ1.6mmの鉄板にて囲っておりますので、強度に関しましては全く問題ありません!! 予想していた以上に、優美な曲線が表現されておりまして、これはかなりCOOLなトリプルツリーを創り出せるのでは無いかと、非常に期待をしております!!

triple 001

triple 003

triple 004

ccp 001

ccp 002

ccp 02201
